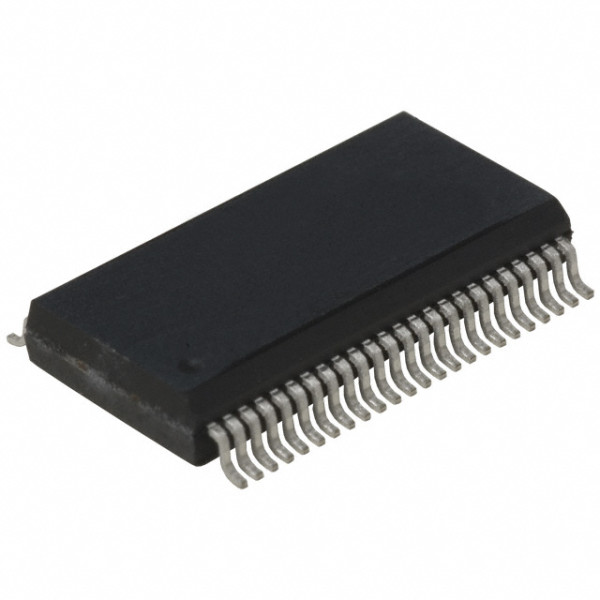

KENDIN KSZ8721B MII Primopredajnik fizičkog sloja

Opis

Radi na 2 5 volti da bi zadovoljio zahteve niskog napona i niske snage KS8721B / BT je 10BaseT / 100BaseTX / FX primopredajnik fizičkog sloja koji obezbeđuje MII za prenos i prijem podataka. Sadrži 10BaseT funkcije za pričvršćivanje fizičkog medija (PMA) zavisne od fizičkog medija (PMD) i podsloja fizičkog kodiranja (PCS). Štaviše KS8721B / BT ima 10BaseT izlazno filtriranje na čipu što eliminiše potrebu za eksternim filterima i omogućava da se koristi jedan set linijskih magneta kako bi se ispunili zahtevi za 100BaseTX i 10BaseT. KS8721B / BT može automatski da konfi figurira za 100 ili 10 Mbps i potpuni ili poludupleksni rad koristeći algoritam automatskog pregovaranja na čipu. To je idealan izbor primopredajnika fizičkog sloja za 100BaseTX / 10BaseT aplikacije.

Karakteristike:

-Rešenje fizičkog sloja sa jednim čipom 100BaseTX / 100BaseFX / 10BaseT
-2.5V CMOS dizajn potrošnja energije <200mW (bez izlazne struje drajvera)
-Potpuno usklađen sa IEEE 802.3u standardom • Podržava interfejs nezavisni od medija (MII) i redukovani MII (RMII)
-Podržava 10BaseT 100BaseTX i 100BaseFX sa Far_End_Fault Detection
-Podržava režim isključenja i režim uštede energije
-Može se konfigurisati preko MII serijskih portova za upravljanje ili preko eksternih kontrolnih pinova
-Podržava automatsko pregovaranje i ručni izbor za brzinu od 10 / 100 Mbps i puni / poludupleks režim
-Ugrađeni analogni prednji filter na čipu za 100Ba-seTX i 10BaseT
